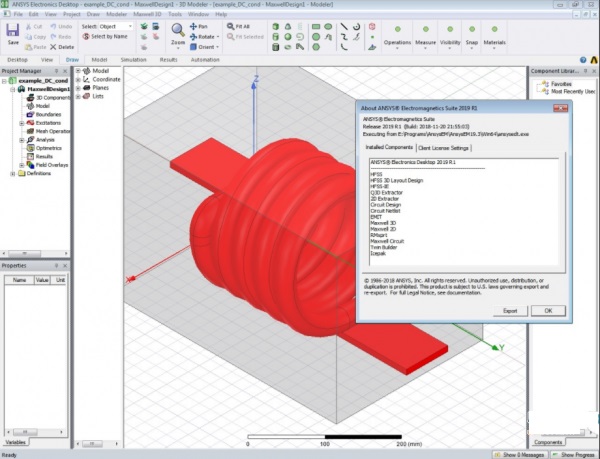

ANSYS Electronics desktop软件介绍

利用ANSYS Electronics Desktop，您可在综合全面、易于使用的设计平台中集成严格的电磁场分析和系统电路仿真。按需求解器技术让您能集成电磁场仿真器和电路及系统级仿真，以探索完整的系统性能。Electronics Desktop产品链接到ANSYS Workbench，可在现实物理条件下对您的产品实现完整的多物理场仿真和优化。

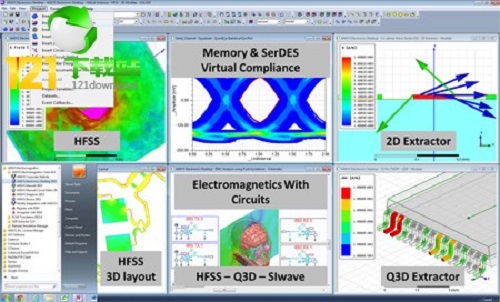

ANSYS Electronics desktop软件功能

1、HFSS

模拟3D全波电磁场，以精确设计高频和高速电子元件。HFSS提供基于有限元，积分方程，渐近和高级混合方法的强大求解器技术，以解决微波，射频和高速数字挑战。

2、ICEPAK

Icepak为电子热管理设计提供CFD仿真。Icepak预测IC封装，印刷电路板，电子组件/外壳，电力电子等中的气流，温度和热传递。

3、Maxwell

ANSYS Electronics Suite是一款全面的电磁场仿真软件，用于设计电机。

执行器，变压器和其他电气和机电设备。麦克斯韦可以解决静态，频域和时变电磁场和电场。

4、Q3DExtractor

Q3DExtractor为设计电子封装和电力电子设备的工程师提供2D和3D寄生参数提取。

5、SIwave

Slwave是一个专门的设计平台，用于电子封装和PCB的电源完整性，信号完整性和EMI分析。

6、Desktop

Desktop是电磁，电路和系统仿真的首要统一平台。HFSS，Maxwell，Q3D Extractor和Simplorer内置于Desktop中，可作为这些工具的通用前置和后置处理器。

ANSYS Electronics desktop软件功能

1、结构动力学分析

结构动力学分析用来求解随时间变化的载荷对结构或部件的影响。与静力分析不同，动力分析要考虑随时间变化的力载荷以及它对阻尼和惯性的影响。ANSYS可进行的结构动力学分析类型包括：瞬态动力学分析、模态分析、谐波响应分析及随机振动响应分析。

2、压电分析

用于分析二维或三维结构对AC(交流)、DC(直流)或任意随时间变化的电流或机械载荷的响应。这种分析类型可用于换热器、振荡器、谐振器、麦克风等部件及其它电子设备的结构动态性能分析。可进行四种类型的分析：静态分析、模态分析、谐波响应分析、瞬态响应分析

3、声场分析

程序的声学功能用来研究在含有流体的介质中声波的传播，或分析浸在流体中的固体结构的动态特性。这些功能可用来确定音响话筒的频率响应，研究音乐大厅的声场强度分布，或预测水对振动船体的阻尼效应。

4、电磁场分析

主要用于电磁场问题的分析，如电感、电容、磁通量密度、涡流、电场分布、磁力线分布、力、运动效应、电路和能量损失等。还可用于螺线管、调节器、发电机、变换器、磁体、加速器、电解槽及无损检测装置等的设计和分析领域。

5、动力学分析

ANSYS程序可以分析大型三维柔体运动。当运动的积累影响起主要作用时，可使用这些功能分析复杂结构在空间中的运动特性，并确定结构中由此产生的应力、应变和变形。

6、结构静力分析

用来求解外载荷引起的位移、应力和力。静力分析很适合求解惯性和阻尼对结构的影响并不显着的问题。ANSYS程序中的静力分析不仅可以进行线性分析，而且也可以进行非线性分析，如塑性、蠕变、膨胀、大变形、大应变及接触分析。

7、流体动力学分析

ANSYS流体单元能进行流体动力学分析，分析类型可以为瞬态或稳态。分析结果可以是每个节点的压力和通过每个单元的流率。并且可以利用后处理功能产生压力、流率和温度分布的图形显示。另外，还可以使用三维表面效应单元和热-流管单元模拟结构的流体绕流并包括对流换热效应。

8、结构非线性分析

结构非线性导致结构或部件的响应随外载荷不成比例变化。ANSYS程序可求解静态和瞬态非线性问题，包括材料非线性、几何非线性和单元非线性三种。

9、热分析

程序可处理热传递的三种基本类型：传导、对流和辐射。热传递的三种类型均可进行稳态和瞬态、线性和非线性分析。热分析还具有可以模拟材料固化和熔解过程的相变分析能力以及模拟热与结构应力之间的热-结构耦合分析能力。

ANSYS Electronics desktop常见问题

一、Ansys19.1后处理时如何按灰度输出云图?

1.你可以到utilitymenu-plotctrls-style-colors-window colors

2.直接utilitymenu-plotctrls-redirect plots

二、在非线性分析中，如何根据ansys的跟踪显示来判断收敛?

在ansys output windows有force convergenge valu值和criterion值当前者小于后者时，就完成一次收敛 你自己可以查看，两条线的意思分别是:

1.F L2:不平衡力的2范数

2.F CRIT:不平衡力的收敛容差

如果前者大于后者说明没有收敛，要继续计算当然如果你以弯矩M为收敛准则那么就对应M L2和M CRIT

三、生成接触单元方法

A)在通用摸快中，有两种发法:

1.通过定易接触单元

定易组元component然后通过gcgen生成

2.用接触向导contact wizard自动生成，不需定易接触单元

B)在动力学摸块中

如果用接触向导定义了接触(包括接触面和目标面)，那么接触单元就已经生成了，可以直接进行分析。 接触单元的定义要考虑到所有可能发生接触的区域。现在不接触，变形后可能会接触。

定义接触一般有两种方法，第一种方法是用命令手动定义;第二种方法是利用接触向导定义。接触单元依附于实 体单元的表面，由实体单元表面的节点组构成。所以只需要在实体单元生成后，将其表面可能接触的节点cm,...,node 命令定义成节点组，在定义接触单元时用上就可以了。或者在实体单元生成后，定义接触时选择其表面进行接触定义也可以。对于刚体，不需要进行网格划分，只需要在定义接触时选择几何面、线就可以进行接触定义了

ANSYS Electronics desktop更新日志

1.优化内容

2.细节更出众，bug去无踪
